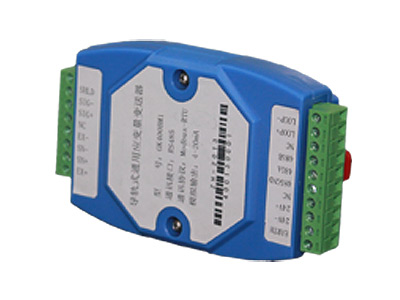

GK400重量变送器

产品描述

适合在各种称重、测力(拉力、压力、剪力、扭力等)、压强自动控制装备中作为电信号测量与数字转换部件。

产品介绍

GK400系列产品是一种模块化的将电阻应变式传感器的输出信号转换为以mV/V为量纲的数字信号的高精度模数转换装置，产品包含了高精度A/D转换、D/A转换、MCU、数字接口以及隔离电源电路，主要适合在各种称重、测力(拉力、压力、剪力、扭力等)、压强自动控制装备中作为电信号测量与数字转换部件。

GK400系列产品的供电为DC24V，提供5V/60mA的传感器激励电源与参考电压输入端，测量信号输入为差分输入，其输出端包括数字通讯接口与模拟信号输出。输入端与输出端、电源端之间实现了电气隔离，隔离电压为1500V。

GK400系列产品的通讯协议为MODBUS—RTU，可通过寄存器读写操作实现工作参数配置，以选择最适用的性能。

GK400系列产品还提供了一个可配置的滑动平均型数字滤波器，以方便应用。

特点

●针对广泛应用的电阻应变计电桥设计，主要适用于电阻应变式传感器作为一次元件的各种装置。

●数字输出以mV/V为量纲，与电阻应变传感器输出的量纲一致，可实现系统的无实物校准。

●有两种信号输出形式，同时提供数字输出信号与模拟输出信号。

●内置高精度A/D转换电路，采用比率测量原理，准确度高，互换性好。

●内置通用数字滤波，强度分为8级，以方便应用。

●通过寄存器读写进行工作参数配置，以选择最适用的性能。

●满量程输出数码可配置为20、10、4、2万码，以适应不同的系统要求。

●模拟输出范围可配置为正向、负向、绝对值、全量程，以适应不同的模拟测量要求。

●AD转换速率可配置为7.5、15、30、60、120 Hz/s，以适应不同变化速度的信号采集。

●有测量读出指令，可提高通讯的效率。

●输入端与输出端、电源端实现了电气隔离，抗干扰能力较强。

●标准的导轨卧式模块外壳，可方便的在电气柜中安装。
