主要特点
参数
技术参数
P7211型静载称重模块由顶板、底板、LP7211系列剪切梁称重传感器、传感器承压头及支撑螺栓等部件构成；在称量时，载荷作用于顶板，通过传感器承压头施加到传感器上，根据不同组装方式可以分成三种类型：固定式模块、半浮动式模块和全浮动式模块。这三种类型的模块组合在一起可以消除因容器受力变形或热胀冷缩而引起传感器受力点变化的影响。广泛应用于将罐体或其它结构改造成称重装置。
技术参数：
* 量程：0.5, 1, 2, 3, 5, 7.5.10t
* 确度等级：C3
*材质：碳钢镀镍或不锈钢
* 防爆可选
|

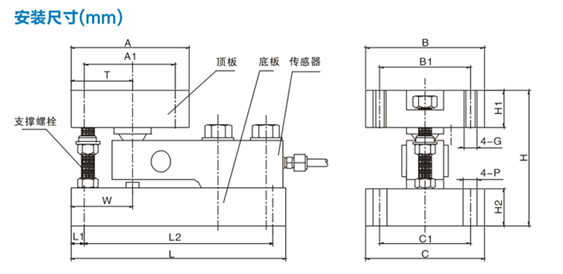

量程 |
L |
L1 |
L2 |
A |
A1 |
B |
B1 |
C |
C1 |
H |
H1 |
H2 |
T |
W |
G |
P |
|
0.5~3t |
286 |
32 |
226 |
150 |
124 |
128 |
102 |
112 |
80 |
102 |
28 |
23 |
99 |
96 |
M10 |
Æ13 |
|
5, 7.5t |
317.5 |
32 |
257 |
178 |
146 |
152 |
120 |
152 |
102 |
130 |
38 |
30 |
102 |
99 |
M16 |
Æ17 |
|
10t |
360 |
32 |
295 |
184 |
152 |
154 |
122 |
154 |
106 |
168 |
45 |
45 |
108 |
105 |
M20 |
Æ21 |
组合方式
在一个称重系统中，使用一只固定式称重模块，一只半浮动式称重模块，其余用全浮动式称重模块。标准组合为：
1、四件套：一只固定式，一只半浮动式，二只全浮动式模块
2、三件套：一只固定式，一只半浮动式，一只全浮动式模块
